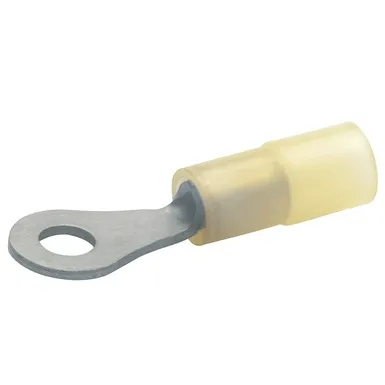

Insulated crimped cable lugs

Insulated crimped cable lugs
Insulated crimped cable lugs
Insulated crimped cable lugs
Insulated crimped cable lugs
  • For fine and superfine stranded conductors, e.g. to DIN EN 60228 Cl. 5 and 6
  • According to DIN 46237
  • High-quality brazing process in the crimping area
  • Insulation sleeve, halogen-free

Features

  • Temperature resistance: up to 105 °C
  • Easy-Entry insulation for simple cable insertion
  • Cross-section-dependent colour-coding

Material

  • Copper (ETP)
  • Insulation sleeve: PA

Surface

  • Tin-plated to protect against corrosion

Additional information

  • * = not standardised
  • 0.1 – 0.4 mm² not CSA-tested

Compatibility

Cable type

Cable type Description
Fine-strand conductor (Class 5 according to EN 60228) made from bright finish or metal-encased annealed copper
Extra-fine-strand conductor (Class 6 according to EN 60228) made from bright finish or metal-encased annealed copper

Ordering Information

Ordering information

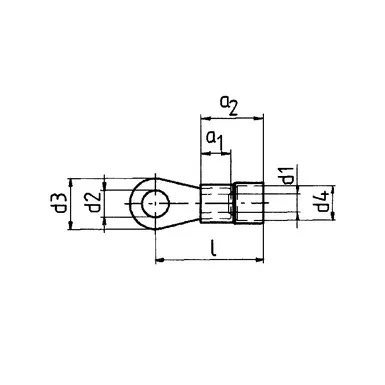

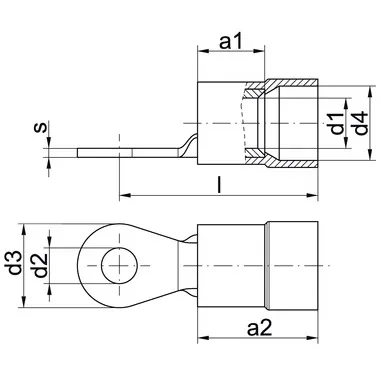

PART NO. Nominal cross-section mm² Nominal size according to DIN Colour Note Dimensions mm Weight/100 pcs. ~kg PU/pcs. 3D Models
d1 d2 d4 l s d3 a1 a2
6192 0,1-0,4 —
* 1,0 2,3 2,2 14,0 0,5 5,0 — — 0,020 100 –
61925 0,1-0,4 —
* 1,0 2,6 2,2 14,0 0,5 5,0 — — 0,020 100 –
6193 0,1-0,4 —
* 1,0 3,3 2,2 14,0 0,5 5,0 — — 0,020 100 –
61935 0,1-0,4 —
* 1,0 3,8 2,2 16,0 0,5 6,5 — — 0,025 100 –
6194 0,1-0,4 —
* 1,0 4,4 2,2 16,0 0,5 7,0 — — 0,025 100 –
6195 0,1-0,4 —
* 1,0 5,4 2,2 15,0 0,5 8,0 — — 0,025 100 –
62025 0,5-1 2,5-1
– 1,6 2,8 4,5 16,5 0,8 6,0 5 10,5 0,060 100  3D Model
6203 0,5-1 3,0-1
– 1,6 3,2 4,5 16,5 0,8 6,0 5 10,5 0,060 100  3D Model
62035 0,5-1 3,5-1
– 1,6 3,7 4,5 16,5 0,8 6,0 5 10,5 0,550 100  3D Model
6204 0,5-1 4,0-1
– 1,6 4,3 4,5 17,5 0,8 8,0 5 10,5 0,070 100  3D Model
6205 0,5-1 5,0-1
– 1,6 5,3 4,5 18,5 0,8 10,0 5 10,5 0,090 100  3D Model
6206 0,5-1 —
* 1,6 6,5 4,5 20,5 0,8 11,0 5 10,5 0,080 100  3D Model
6208 0,5-1 —
* 1,6 8,4 4,5 22,5 0,8 14,0 5 10,5 0,130 100  3D Model
62010 0,5-1 —
* 1,6 10,5 4,5 24,5 0,8 18,0 5 10,5 0,130 100  3D Model
6303 1,5-2,5 3,0-2,5
– 2,3 3,2 5,1 17,5 0,8 6,0 5 11,5 0,065 100  3D Model
63035 1,5-2,5 3,5-2,5
– 2,3 3,7 5 17,5 0,8 6,0 5 11 0,065 100  3D Model
6304 1,5-2,5 4,0-2,5
– 2,3 4,3 5,1 18,5 0,8 8,0 5 11,5 0,080 100  3D Model
6305 1,5-2,5 5,0-2,5
– 2,3 5,3 5,1 20,5 0,8 10,0 5 11,5 0,090 100  3D Model
6306 1,5-2,5 6,0-2,5
– 2,3 6,5 5,1 22,5 0,8 11,0 5 11,5 0,110 100  3D Model
6308 1,5-2,5 8,0-2,5
– 2,3 8,4 5,1 23,5 0,8 14,0 5 11,5 0,130 100  3D Model
63010 1,5-2,5 —
* 2,3 10,5 5,1 25,5 0,8 18,0 5 11,5 0,160 100  3D Model
6504 4-6 4,0-6
– 3,6 4,3 6,5 20,5 1,0 8,0 6 12,5 0,140 100  3D Model
6505 4-6 5,0-6
– 3,6 5,3 6,5 21,5 1,0 10,0 6 12,5 0,160 100  3D Model
6506 4-6 6,0-6
– 3,6 6,5 6,5 22,5 1,0 11,0 6 12,5 0,170 100  3D Model
6508 4-6 8,0-6
– 3,6 8,4 6,5 25,5 1,0 14,0 6 12,5 0,220 100  3D Model
65010 4-6 10,0-6
– 3,6 10,5 6,5 27,5 1,0 18,0 6 12,5 0,290 100  3D Model
65012 4-6 —
* 3,6 13,0 6,5 27,5 1,0 18,0 6 12,5 0,320 100  3D Model
