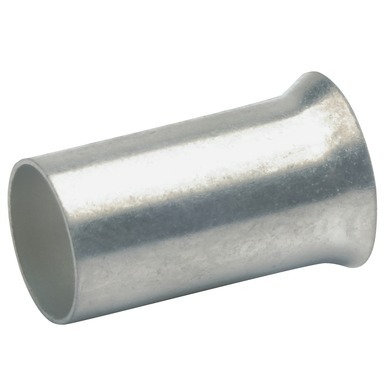

Cable end-sleeves acc. to DIN, Cu

Cable end-sleeves acc. to DIN, Cu
Cable end-sleeves acc. to DIN, Cu
Cable end-sleeves acc. to DIN, Cu
  • For fine and superfine stranded conductors, e.g. acc. to EN 60228 Cl. 5 and 6
  • Splice-free cable entry due to widened sleeve

Features

  • To DIN 46228, Part 1 and similar

Material

  • copper

Surface

  • Tin-plated to protect against corrosion

Additional information

  • Silver-plated version available as customised item, without part number appendix “V”, exception: part number 705V in silver-plated design = part number 7050
  • * = not standardised

Compatibility

Cable type

Cable type Description
Fine-strand conductor (Class 5 according to EN 60228) made from bright finish or metal-encased annealed copper
Extra-fine-strand conductor (Class 6 according to EN 60228) made from bright finish or metal-encased annealed copper

Ordering Information

Ordering information

PART NO. Nominal cross-section mm² Note Dimensions mm Weight/1000 pcs. ~kg PU/pcs.

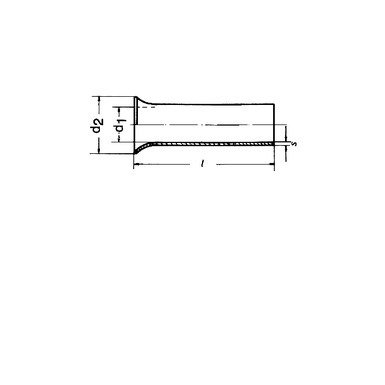

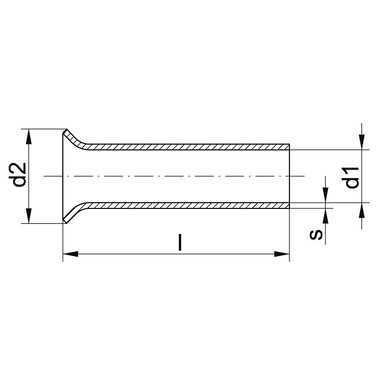

d1 d2 l s
695V 0,25 * 0,75 1,7 5 0,15 0,02 1000
697V 0,25 * 0,75 1,7 7 0,15 0,03 1000
705V 0,34 * 0,85 1,8 5 0,15 0,02 1000
707V 0,34 * 0,85 1,8 7 0,15 0,03 1000
71S6V 0,5 – 1,00 2,1 6 0,15 0,03 1000
71S8V 0,5 * 1,00 2,1 8 0,15 0,04 1000
71S10V 0,5 – 1,00 2,1 10 0,15 0,05 1000
716V 0,75 – 1,20 2,3 6 0,15 0,04 1000
718V 0,75 * 1,20 2,3 8 0,15 0,05 1000
7110V 0,75 – 1,20 2,3 10 0,15 0,06 1000
7112V 0,75 * 1,20 2,3 12 0,15 0,08 1000
7115V 0,75 * 1,20 2,3 15 0,15 0,09 1000
72S6V 1 – 1,40 2,5 6 0,15 0,04 1000
72S8V 1 * 1,40 2,5 8 0,15 0,06 1000
72S10V 1 – 1,40 2,5 10 0,15 0,07 1000
72S12V 1 * 1,40 2,5 12 0,15 0,08 1000
72S15V 1 * 1,40 2,5 15 0,15 0,10 1000
726V 1,5 * 1,70 2,8 6 0,15 0,05 1000
727V 1,5 – 1,70 2,8 7 0,15 0,06 1000
728V 1,5 * 1,70 2,8 8 0,15 0,07 1000
7210V 1,5 – 1,70 2,8 10 0,15 0,09 1000
7212V 1,5 – 1,70 2,8 12 0,15 0,10 1000
7215V 1,5 * 1,70 2,8 15 0,15 0,13 1000
7218V 1,5 – 1,70 2,8 18 0,15 0,15 1000
7220V 1,5 * 1,70 2,8 20 0,15 0,17 1000
737V 2,5 – 2,20 3,4 7 0,15 0,08 1000
738V 2,5 * 2,20 3,4 8 0,15 0,09 1000
7310V 2,5 – 2,20 3,4 10 0,15 0,11 1000
7312V 2,5 – 2,20 3,4 12 0,15 0,13 1000
7318V 2,5 – 2,20 3,4 18 0,15 0,20 1000
7315V 2,5 * 2,20 3,4 15 0,15 0,17 1000
7320V 2,5 * 2,20 3,4 20 0,15 0,22 1000
748V 4 * 2,80 4,0 8 0,20 0,14 1000
749V 4 – 2,80 4,0 9 0,20 0,16 1000
7410V 4 * 2,80 4,0 10 0,20 0,17 1000
7412V 4 – 2,80 4,0 12 0,20 0,20 1000
7415V 4 – 2,80 4,0 15 0,20 0,27 1000
7418V 4 – 2,80 4,0 18 0,20 0,32 1000
7420V 4 * 2,80 4,0 20 0,20 0,35 1000
7510V 6 – 3,50 4,7 10 0,20 0,23 100
7512V 6 – 3,50 4,7 12 0,20 0,27 100
7515V 6 – 3,50 4,7 15 0,20 0,34 100
7518V 6 – 3,50 4,7 18 0,20 0,40 100
7520V 6 * 3,50 4,7 20 0,20 0,45 100
7525V 6 * 3,50 4,7 25 0,20 0,56 100
7610V 10 – 4,5 5,8 10 0,2 0,27 100
7612V 10 – 4,5 5,8 12 0,2 0,33 100
7615V 10 – 4,5 5,8 15 0,2 0,41 100
7618V 10 – 4,5 5,8 18 0,2 0,49 100
7620V 10 – 4,5 5,8 20 0,2 0,55 100
7625V 10 – 4,5 5,8 25 0,2 0,68 100
7712V 16 – 5,8 7,5 12 0,2 0,43 100
7715V 16 – 5,8 7,5 15 0,2 0,53 100
7718V 16 – 5,8 7,5 18 0,2 0,60 100
7720V 16 * 5,8 7,5 20 0,2 0,70 100
7725V 16 – 5,8 7,5 25 0,2 0,87 100
7732V 16 – 5,8 7,5 32 0,2 1,11 100
7812V 25 * 7,3 9,5 12 0,2 0,80 50
7815V 25 – 7,3 9,5 15 0,2 0,99 50
7818V 25 – 7,3 9,5 18 0,2 1,18 50
7820V 25 * 7,3 9,5 20 0,2 1,31 50
7825V 25 – 7,5 9,5 25 0,2 1,63 50
7828V 25 * 7,3 9,5 28 0,2 1,82 50
7832V 25 – 7,3 9,5 32 0,2 2,07 50
7912V 35 * 8,3 11,0 12 0,2 0,90 50
7915V 35 * 8,3 11,0 15 0,2 1,12 50
7918V 35 – 8,3 11,0 18 0,2 1,34 50
7920V 35 * 8,3 11,0 20 0,2 1,48 50
7922V 35 * 8,3 11,0 22 0,2 1,63 50
7925V 35 – 8,5 11,0 25 0,2 1,80 50
7930V 35 * 8,3 11,0 30 0,2 2,20 50
7932V 35 – 8,5 11,0 32 0,2 2,35 50
8018V 50 – 10,3 13,0 18 0,3 1,69 50
8022V 50 * 10,3 13,0 22 0,3 2,05 50
8025V 50 – 10,3 13,0 25 0,3 2,32 50
8030V 50 * 10.3 13,0 30 0,3 2,77 50
8032V 50 – 10.3 13,0 32 0,3 2,95 50
8122V 70 * 12,7 15,0 22 0,4 3,31 25
8125V 70 * 12,7 15,0 25 0,4 3,75 25
8130V 70 * 12,7 15,0 30 0,4 4,48 25
8132V 70 * 12,7 15,0 32 0,4 4,78 25
8225V 95 * 14,7 17,0 25 0,4 4,32 25
8230V 95 * 14,7 17,0 30 0,4 5,17 25
8232V 95 * 14,7 17,0 32 0,4 5,17 25
8234V 95 * 14,7 17,0 34 0,4 5,84 25
8330V 120 * 16,7 19,0 30 0,5 7,35 25
8332V 120 * 16,7 19,0 32 0,5 7,83 25
8334V 120 * 16,7 19,0 34 0,5 8,31 25
8338V 120 * 16,7 19,0 38 0,5 9,28 25
8340V 120 * 16,7 19,0 40 0,5 9,76 25
8432V 150 * 18,7 21,0 32 0,5 8,75 25
8434V 150 * 18,7 21,0 34 0,5 9,28 25
8438V 150 * 18,7 21,0 38 0,5 10,36 25
8440V 150 * 18,7 21,0 40 0,5 10,89 25
8532V 185 * 20,2 23,5 32 0,6 11,38 25
8540V 185 * 20,2 23,5 40 0,6 14,17 25
8634V 240 * 23,0 26,0 34 0,5 11,25 25
8640V 240 * 23,0 26,0 40 0,5 13,23 25
